Wymiennik płaszczowo-rurowy jest typowym i uniwersalnym przemysłowym wymiennikiem ciepła. Jego rdzeń składa się z dużego płaszcza (po stronie płaszcza), w którym mieści się wiązka rur oraz liczne rury (po stronie rury) zamknięte w płaszczu. Dwa płyny o różnych temperaturach przepływają odpowiednio po stronie płaszcza i po stronie rury, skutecznie wymieniając ciepło przez ścianki metalowej rurki, aby osiągnąć cel ogrzewania, chłodzenia lub kondensacji.
Podgrzewacz powietrza
Wyposażenie parownika i wymiennika ciepła
Potrójnie połączona, szybko działająca zasuwa odcinająca do przewodu spalinowego z pieca koksowniczego (czas otwarcia <1 s)
Kocioł na ciepło odpadowe ze spiekaniem na głównym kanale spalin
Kocioł na ciepło odpadowe ze spiekaną chłodnicą okrągłą
Kocioł na ciepło odpadowe z pieca koksowniczego
Kałuża pod obudową kotła przemysłowego rzadko kiedy jest problemem wyłącznie hydraulicznym. W kotle na gaz odlotowy o wydajności 60 t/h z pieca koksowniczego woda pojawiająca się wzdłuż szwu obudowy zwykle wskazuje na jedną z trzech rzeczy: wadliwe spoiny rura-arkusz, cieńszą rurę ekonomizera ...
Read MoreNieszczelny zawór bezpieczeństwa kotła: krótka odpowiedź przed szczegółami Jeżeli zawór bezpieczeństwa kotła przecieka, należy to traktować jako wadę na granicy ciśnienia, a nie jako niedogodność w utrzymaniu porządku. Zawór jest ostatnią mechaniczną barierą stojącą pomiędzy bębnem pod c...
Read MoreDlaczego wycieki z kotła PRV: najpierw wniosek O trzeciej w nocy pod kotłem, który dzień wcześniej działał idealnie, na podłodze pojawia się ciepła kałuża. Naturalną reakcją jest założenie, że zawór jest uszkodzony i zamówienie jego wymiany. Taka reakcja jest zwykle błędna. Wyciek PRV ko...
Read MoreCo to jest Płaszczowo-rurowy wymiennik ciepła i jak to działa? A wymiennik ciepła płaszczowo-rurowy to szeroko stosowane urządzenie termiczne składające się z cylindrycznego zbiornika ciśnieniowego (płaszcza) zawierającego wiązkę rurek. Jeden płyn przepływa wewnątrz rurek (po stronie rur), podczas gdy inny płyn przepływa wokół rurek w płaszczu (po stronie płaszcza). Przenika ciepło przez ścianki rury, umożliwiając efektywne ogrzewanie, chłodzenie lub kondensację. Jako zaufany Dostawca przemysłowych wymienników ciepła , Jiangsu Shineng Chemical Equipment Co., Ltd. zapewnia projekty o wysokiej wydajności. Jako chiński producent urządzeń do odzyskiwania gazów spalinowych i firma zajmująca się systemami odzyskiwania ciepła odpadowego, Jiangsu Shineng Chemical Equipment Co., Ltd, założona w 2005 roku, firma specjalizuje się w badaniach i rozwoju oraz produkcji systemów odzyskiwania ciepła odpadowego ze gazów spalinowych i sprzętu chemicznego, dysponując kompleksowymi możliwościami wewnętrznymi, obejmującymi rozwój rur cieplnych i lutowanie na bazie niklu po produkcję zbiorników ciśnieniowych. Nasze produkty są szeroko stosowane w przemyśle chemicznym węgla, metalurgii, energetyce i przemyśle syntetycznego amoniaku i były eksportowane na rynki zagraniczne. Nasz Chiński rurowy wymiennik ciepła rozwiązania łączą solidną konstrukcję z dostosowanymi do indywidualnych potrzeb projektami termicznymi.
Zazwyczaj: producenci płaszczowo-rurowych wymienników ciepła konstrukcja oferuje całkowite współczynniki przenikania ciepła w zakresie od 150 do 1200 W/m²·K w zależności od właściwości płynu i układu przepływu. Ponad 65% zadań związanych z wymianą ciepła w przemyśle na całym świecie (rafinacja, petrochemia, energetyka) opiera się na tej technologii (standardy TEMA, 2024).
The wymiennik ciepła typu płaszczowego działa w oparciu o przewodzenie i konwekcję sterowane gradientem temperatury. Gorący płyn (od strony płaszcza lub od strony rury) uwalnia energię cieplną, która przekracza grubość ścianki rury (zwykle 1,2–3,5 mm) i jest pochłaniana przez zimny płyn. Przegrody wewnątrz płaszcza kierują płyn po stronie płaszcza przez wiązkę rur wielokrotnie, zwiększając turbulencje i współczynnik przenikania ciepła poprzez 40-60% w porównaniu z projektem prostym. Arkusz ze stałą rurą wymiennik ciepła z blachy rurowej jest powszechnie stosowany do niekorozyjnych, czystych usług, podczas gdy konstrukcje z głowicą pływającą lub rurką w kształcie litery U uwzględniają rozszerzalność cieplną. Do typowego zastosowania w chłodnicy oleju (strona rury: olej o temperaturze 85°C; strona płaszcza: woda chłodząca o temperaturze 30°C) dobrze zaprojektowany Chiński wymiennik ciepła płaszczowo-rurowy osiąga współczynnik korekcji logarytmicznej różnicy temperatur (LMTD) powyżej 0,85 i temperaturę oleju na wylocie obniżoną do 42°C przy natężeniu przepływu wody 1,5-krotności natężenia oleju.
A producentów rurowych wymienników ciepła podobnie jak Jiangsu Shineng optymalizuje odstępy między przegrodami (0,2 do 0,5 średnicy wewnętrznej płaszcza) i skok rury (1,25–1,5 × średnica zewnętrzna rury), aby zrównoważyć przenoszenie ciepła i spadek ciśnienia. Dane branżowe (ze Stowarzyszenia Producentów Wymienników Rurowych) wskazują, że w przypadku 2-przejściowego układu płaszcza i 4-przejściowego układu rurowego ogólna skuteczność może osiągnąć 75-85% w przypadku zastosowań ciecz-ciecz.
W poniższej tabeli wymieniono kluczowe parametry projektowe stosowane przez wymiennik ciepła płaszczowo-rurowy supplier Jiangsu Shineng do zastosowań chemicznych i energetycznych. Wartości te są zgodne z wytycznymi TEMA i ASME sekcja VIII.
| Parametr | Typowy zasięg | Jednostka |
|---|---|---|
| Średnica skorupy | 150 – 2500 | mm |
| Długość rury | 1,5 – 9,0 | m |
| średnica zewnętrzna rury (wspólna) | 15.9, 19.05, 25.4 | mm |
| Maksymalne ciśnienie projektowe | 0,5 – 10,0 | MPa |
| Temperatura projektowa | -30 do 550 | °C |
Analiza poziomego wykresu słupkowego: Wykres porównuje współczynniki przenikania ciepła (U) dla popularnych par płynów przy użyciu dobrze zaprojektowanego wymiennik ciepła płaszczowo-rurowy . W przypadku wody do wody U zwykle mieści się w zakresie 850-1200 W/m²·K, co czyni takie wymienniki kompaktowymi. Kondensacja pary z wodą daje bardzo wysokie U (1000-1500) ze względu na poprawę zmiany fazowej. Zastosowania typu ciecz-ciecz, takie jak chłodzenie oleju (olej-woda), wykazują umiarkowane U wynoszące 150-400; dlatego wymagana jest większa powierzchnia. Usługi gazowe osiągają najniższe U (30-100), co wymaga większych jednostek. Jako profesjonalista Dostawca przemysłowych wymienników ciepła , Jiangsu Shineng optymalizuje konstrukcję przegrody i przejścia po stronie rury, aby zwiększyć wartości U w każdej kategorii. W przypadku zakładu petrochemicznego przetwarzającego 80 000 kg/h ropy naftowej zwiększenie U z 250 do 320 W/m²·K zmniejsza wymaganą powierzchnię o 22%, oszczędzając koszty materiałów i zajmowaną powierzchnię.
A producentów rurowych wymienników ciepła zazwyczaj zaleca się układ przeciwprądowy, ponieważ zapewnia bardziej równomierną różnicę temperatur. Poniższy wykres liniowy przedstawia temperaturę w funkcji długości dla typowego przepływu przeciwprądowego producenci płaszczowo-rurowych wymienników ciepła konstrukcji (ciepły płyn: 180°C do 85°C, zimny płyn: 30°C do 120°C).
Interpretacja wykresu liniowego: W przeciwprądzie wymiennik ciepła typu płaszczowego gorący płyn wpływa w temperaturze 180°C i wychodzi w temperaturze 85°C, podczas gdy zimny płyn nagrzewa się od 30°C do 120°C. Krzywe temperatury utrzymują prawie stałą siłę napędową ΔT na całej długości, dając logarytmiczną średnią różnicę temperatur (LMTD) wynoszącą około 46°C. W przypadku przepływu równoległego LMTD wyniesie jedynie 31°C, co wymaga o 48% większej powierzchni wymiany ciepła przy tym samym obciążeniu. Dlatego wymiennik ciepła płaszczowo-rurowy supplier Jiangsu Shineng zawsze zaleca przepływ przeciwny, chyba że obawy dotyczące zamarzania nakazują inaczej. W systemie odzyskiwania ciepła o mocy 4 MW dla instalacji syntetycznego amoniaku zastosowanie przepływu przeciwnego w porównaniu z przepływem równoległym zmniejszyło długość wiązki rur z 5,2 m do 3,7 m, bezpośrednio zmniejszając inwestycje kapitałowe i spadek ciśnienia o 18%.
Chiński wymiennik ciepła płaszczowo-rurowy Jednostki pełnią kluczowe role w różnych branżach. Wykres kolumnowy pokazuje typowe zakresy obciążenia cieplnego dla naszych dostarczonych urządzeń wymiennik ciepła z blachy rurowej w różnych sektorach (dane na podstawie przeglądów projektów z 2025 r.).
Informacje o wykresie kolumnowym: Wysokości prętów ilustrują typowe zadania termiczne obsługiwane przez jeden wymiennik ciepła płaszczowo-rurowy w kluczowych branżach. Jednostki wytwórcze często wymagają dużych mocy (7,8 MW na wymiennik) ze względu na wysokie zapotrzebowanie na ogrzewanie wody zasilającej. Zakłady metalurgiczne (stalowe, nieżelazne) zgłaszają średnie obciążenie na poziomie 5,5 MW na odzysk ciepła ze gazów spalinowych przed wprowadzeniem do workowni. Krakingi petrochemiczne działają z mocą około 4,2 MW na wymiennik, podczas gdy produkty chemiczne węglowe (metanol lub syntetyczny amoniak) wymagają zazwyczaj jednostek o mocy 3,0 MW. Jiangsu Shineng w roli lidera Dostawca przemysłowych wymienników ciepła dostarczyła dla tych sektorów ponad 380 wymienników płaszczowo-rurowych. W przypadku projektu realizowanego w Mongolii Wewnętrznej na rok 2024 pojedynczy płaszczowo-rurowy wymiennik ciepła odpadowego pozwolił odzyskać 4,8 MW, zmniejszając zużycie pary o 12 000 ton rocznie, bezpośrednio poprawiając ślad węglowy zakładu.
W porównaniu do wymienników płytowych lub chłodzonych powietrzem, wymiennik ciepła typu płaszczowego oferuje zalety w usługach wysokiego ciśnienia i zanieczyszczaniu. Wykres radarowy ocenia cztery cechy typowego wymiennik ciepła płaszczowo-rurowy manufacturers projekt.
Ocena mapy radarowej: Niebieski wielokąt (płaszcz i rura) osiąga najwyższe wyniki pod względem odporności na wysokie ciśnienie (w naszych projektach do 20 MPa), tolerancji na zanieczyszczenia i szerokiego zakresu temperatur (od -30°C do 550°C). Łatwość konserwacji jest również wysoka, ponieważ wiązki rur można czyścić mechanicznie. Z kolei płytowy wymiennik ciepła (czerwona przerywana) oferuje niższy koszt w przeliczeniu na powierzchnię i zwartość, ale boryka się z ograniczeniami dotyczącymi uszczelek (maks. 3,0 MPa) i zanieczyszczeniem. Dla Chiński rurowy wymiennik ciepła zastosowań wybierają zakłady metalurgiczne i chemiczne węglowe wymiennik ciepła płaszczowo-rurowy supplier Jiangsu Shineng ze względu na solidną konstrukcję ze stali węglowej lub stali nierdzewnej. W ciągu 20-letniego cyklu życia dobrze utrzymany zespół płaszczowo-rurowy wymaga zazwyczaj tylko dwóch wymian rur, podczas gdy zespół płytowy może wymagać pięciu remontów uszczelek. To sprawia, że płaszcz i rura są preferowanym wyborem w przypadku brudnych strumieni o wysokiej temperaturze.
Jiangsu Shineng Chemical Equipment Co., Ltd. łączy ponad 300 referencji wymienników płaszczowo-rurowych na całym świecie. Nasz Chiński wymiennik ciepła płaszczowo-rurowy produkty są stosowane w odzyskiwaniu ciepła odpadowego syntetycznego amoniaku, chłodzeniu pieców metalurgicznych i chłodnicach oleju smarowego w elektrowniach. Świadczymy również usługi modernizacji i ponownego montażu istniejących skorup, wydłużając żywotność ponad 15 lat.

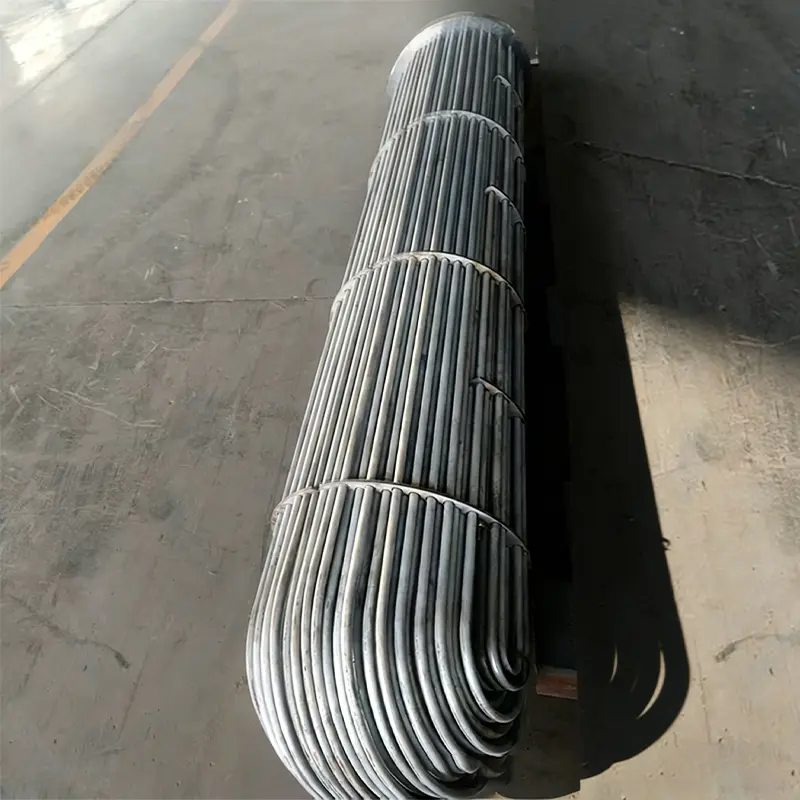

W stałym arkuszu rurowym producentów rurowych wymienników ciepła konstrukcja obu arkuszy rur jest przyspawana do płaszcza, co ogranicza rozszerzalność cieplną. Wiązki U-rurek umożliwiają swobodne rozszerzanie i łatwiejsze czyszczenie, ale obszar zagięcia ogranicza czyszczenie. Jiangsu Shineng zaleca rurkę typu U w przypadku dużych różnic temperatur (>100°C).
Dobrze monitorowany wymiennik ciepła typu płaszczowego pokazuje zwiększony spadek ciśnienia i obniżoną temperaturę wylotową zimnego płynu. Jeżeli całkowite U spadnie o 30% w stosunku do wartości projektowej, zaleca się czyszczenie. W zależności od rodzaju osadu stosuje się czyszczenie mechaniczne (szczotkowanie rurowe) lub cyrkulację chemiczną.
Tak, jednak współczynniki przenikania ciepła po stronie gazowej są niskie (30–100 W/m²·K). Często stosuje się wydłużone powierzchnie (płetwy na rurach). jako Dostawca przemysłowych wymienników ciepła , Jiangsu Shineng dostarcza wymienniki płaszczowo-rurowe z rurami żebrowanymi do odzyskiwania ciepła ze gazów spalinowych przed kotłami na ciepło odpadowe, osiągając sprawność do 72%.
