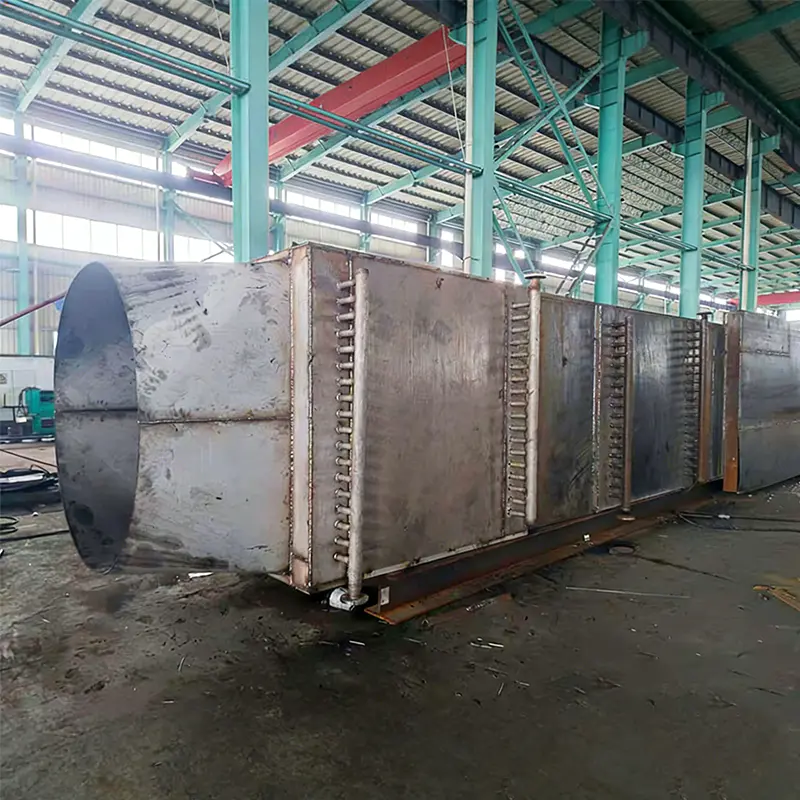

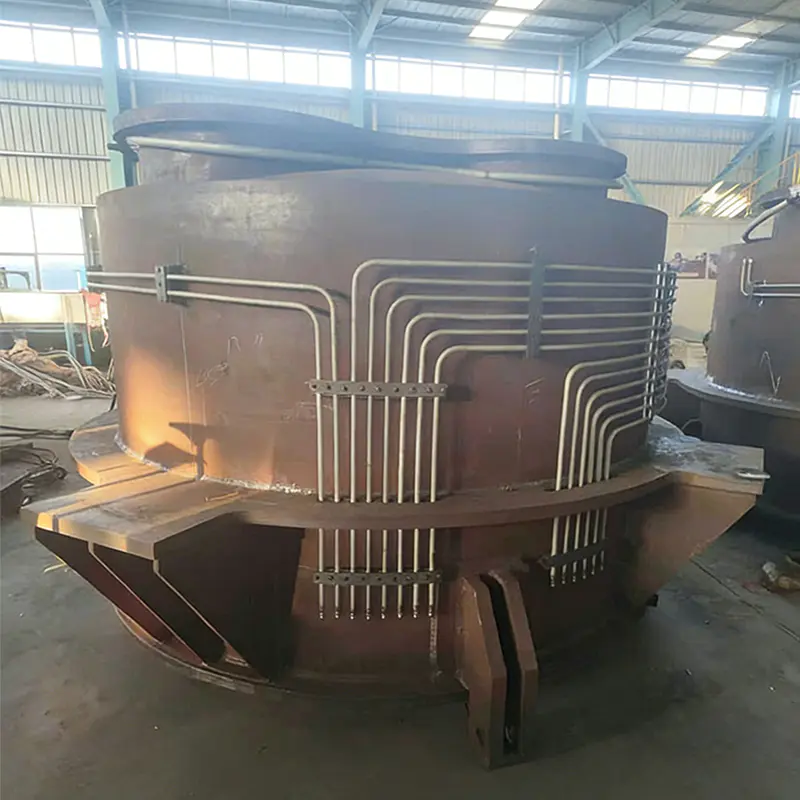

Kocioł na ciepło odpadowe ze spiekaną chłodnicą okrągłą

1. Co to jest chłodnica obiegowa spieku WHB

A Chłodnica okrągła spieku WHB jest specjalistą kocioł z odzyskiem ciepła odpadowego przeznaczony do wychwytywania energii cieplnej z wysokotemperaturowych gazów spalinowych wytwarzanych przez okrągłą chłodnicę spieku w stalowniach. Okrągła chłodnica spieku odprowadza gorący spiek o temperaturze 600–800°C, a powietrze chłodzące zasysane przez złoże spieku wypływa z prędkością 350°C do 450°C . Gorący gaz, zamiast być uwalniany do atmosfery, kierowany jest do BWH, gdzie wytwarza parę do celów energetycznych lub do ogrzewania technologicznego. Według Raport dotyczący oszczędzania energii w przemyśle metalurgicznym w Chinach za rok 2023 , jest w stanie wychwycić typowy system odzyskiwania ciepła odpadowego z chłodnicy kołowej o powierzchni 360 m² 40-55% dostępnej energii cieplnej , wytwarzając 45-70 t pary na godzinę. Przekłada się to na roczną produkcję energii na poziomie 45 000–70 000 MWh i redukcję emisji CO₂ o 35 000–55 000 ton rocznie. The Chłodnica spieku WHB jest zatem niezbędnym elementem zrównoważonej produkcji stali.

Jako lider Chińska chłodnica okrągła spiekana WHB i Chłodnica spieku WHB Supplier , Jiangsu Shineng Chemical Equipment Co., Ltd. projektuje systemy odzyskiwania ciepła odpadowego z chłodnic okrągłych przy użyciu parowników z rurami spiralnymi. Ich Chłodnica okrągła WHB rozwiązania obejmują materiały stopowe odporne na wysokie temperatury i zautomatyzowane systemy zdmuchiwania sadzy do usuwania zapylonych gazów spalinowych.

2. Jak działa chłodziarka obiegowa spieku WHB?

A Kocioł na ciepło odpadowe z chłodnicą spieku działa poprzez kierowanie gorącego powietrza wylotowego z okrągłej chłodnicy przez szereg modułów wymiany ciepła. System zazwyczaj obejmuje parownik (wiązka rur ze spiralnymi żebrami), bęben parowy oraz opcjonalne sekcje przegrzewacza i ekonomizera. Gorący gaz o temperaturze 380-450°C przepływa przez żebrowane rury, przekazując ciepło krążącej wewnątrz wodzie/parze. Wytworzona para (o ciśnieniu 2,5–5,3 MPa, 350–450°C) jest następnie wykorzystywana do wytwarzania energii lub ogrzewania instalacji. The Odzysk ciepła odpadowego z chłodnicy obiegowej system obejmuje komorę osadzania pyłu i pulsacyjne dmuchawy sadzy, aby utrzymać w czystości powierzchnie wymiany ciepła. Poniższy wykres liniowy ilustruje typowy profil temperatury gorącego powietrza przechodzącego przez WHB.

Wykres liniowy przedstawia redukcję temperatury okrągłego, chłodniejszego powietrza wylotowego, gdy przepływa ono przez WHB. Powietrze wlotowe o temperaturze 420°C przechodzi przez przegrzewacz (420 → 340°C), następnie parownik (340 → 220°C) i na koniec ekonomizer (220 → 155°C). Całkowity spadek temperatury o 265°C odpowiada sprawności odzysku ciepła na poziomie 72-78% dla dobrze zaprojektowanego systemu. W przypadku typowej chłodnicy kołowej o powierzchni 400 m² i przepływie powietrza 500 000 Nm3/h odzysk ten daje około 55 t/h pary przegrzanej o ciśnieniu 3,8 MPa i temperaturze 410°C. Para może napędzać generator turbinowy o mocy 9 MW, wytwarzający około 72 000 MWh rocznie. Zmniejsza to zakup energii elektrycznej przez hutę o 18–25% i emisję CO₂ o około 45 000 ton rocznie. Dodatkowo niższa temperatura spalin (poniżej 160°C) pozwala na bezpieczne i efektywne odsysanie pyłu.

Jiangsu Shinenga Huta Stali WHB projekty charakteryzują się modułowymi, kompaktowymi układami, które pasują do konfiguracji okrągłej chłodnicy. Ich Odzysk ciepła odpadowego ze spieku systemy obejmują inteligentne systemy sterowania, które regulują przepływ powietrza i cyrkulację wody w czasie rzeczywistym, zapewniając optymalną wydajność przy różnym tempie produkcji spieku.

3. Zalety wydajności i porównanie technologii

A Chłodnica okrągła spieku WHB oferuje znaczną przewagę nad konwencjonalnymi metodami usuwania ciepła odpadowego. Poniższa tabela porównuje kluczowe wskaźniki wydajności przed i po zainstalowaniu chłodnicy kołowej WHB w spiekalni o powierzchni 450 m².

4. Często zadawane pytania (pytania i odpowiedzi)

1. P1: Jaki jest typowy okres zwrotu nakładów inwestycyjnych dla Sinter Circular Cooler WHB w hucie stali? Na podstawie rzeczywistych projektów w Chinach i Indiach okres zwrotu inwestycji w przypadku: Chłodnica okrągła spieku WHB waha się od 18 do 30 miesięcy, w zależności od lokalnych cen energii elektrycznej i godzin pracy chłodnicy. W przypadku okrągłej chłodnicy o powierzchni 360 m² wytwarzającej moc 8–10 MW roczne oszczędności energii mogą sięgać 2,5–3,5 mln USD, a koszty kapitału zwracają się w ciągu 2 lat.
2. P2: W jaki sposób WHB radzi sobie z kurzem uwięzionym w okrągłym powietrzu wylotowym chłodnicy? Nowoczesne System odzyskiwania ciepła z chłodnicy spieku projekty obejmują wielocyklonowy separator wstępny pyłu, a następnie elektrofiltr lub filtr workowy za WHB. Dodatkowo sam kocioł wyposażony jest w działające w trybie online zdmuchiwacze sadzy impulsowe, które co 4-6 godzin czyszczą wiązki rur żebrowanych. Jiangsu Shinenga Chłodnica spieku WHB Supplier rozwiązania osiągają mniej niż 2% utratę wydajności w ciągu 6-miesięcznej kampanii operacyjnej, nawet przy obciążeniu pyłem do 12 g/Nm3.
3. P3: Czy system można zamontować w istniejącej chłodnicy okrągłej bez większych przestojów? Tak. jako Producent metalurgiczny WHB , Jiangsu Shineng specjalizuje się w modernizacjach modułowych. Instalacja zazwyczaj wymaga 15–20 dni planowanego przestoju w celu podłączenia kanałów, przy czym WHB jest prefabrykowany i montowany na miejscu. Większość systemu jest instalowana, gdy chłodnica działa, a jedynie końcowe połączenia wymagają krótkiej przerwy. The Energooszczędny WHB dla hut stali można zintegrować bez zmiany procesu spiekania rdzenia.
4. P4: Jakie parametry pary można uzyskać za pomocą chłodnicy kołowej WHB? Typowe Kocioł z odzyskiem ciepła odpadowego dla huty stali konstrukcje wytwarzają parę o ciśnieniu 2,5-5,3 MPa i temperaturze 350-450°C. W przypadku większych chłodnic kołowych (powyżej 500 m²) można generować parę przegrzaną o ciśnieniu 9,8 MPa i temperaturze 540°C, umożliwiając wysokowydajne wytwarzanie energii przez turbinę kondensacyjną. Jiangsu Shinenga Dostawca przemysłowych WHB oferta obejmuje konfiguracje zarówno średnio-, jak i wysokociśnieniowe, z możliwością wyboru na podstawie temperatury gazu na wlocie chłodnicy i specyficznych wymagań instalacji.

Wprowadzenie firmy: Jiangsu Shineng Chemical Equipment Co., Ltd. Jako Producent urządzeń do odzyskiwania gazów spalinowych w Chinach i firma zajmująca się odzyskiem ciepła odpadowego , Jiangsu Shineng Chemical Equipment Co., Ltd, założona w 2005 roku, specjalizuje się w badaniach i rozwoju oraz produkcji systemów odzyskiwania ciepła odpadowego ze spalin i sprzętu chemicznego, posiadająca wszechstronne wewnętrzne możliwości, obejmujące rozwój rurek cieplnych i lutowanie na bazie niklu po produkcję zbiorników ciśnieniowych. Nasze produkty są szeroko stosowane w przemyśle chemicznym węgla, metalurgii, energetyce i przemyśle syntetycznego amoniaku i były eksportowane na rynki zagraniczne. Jako zaufany Chłodnica spieku WHB Supplier i Chłodnica okrągła spieku WHB Manufacturer , Shineng zapewnia kompletność Odzysk ciepła odpadowego z chłodnicy obiegowej System rozwiązań, od inżynierii i produkcji po uruchomienie i wsparcie posprzedażne, pomagając hutom osiągnąć znaczne oszczędności energii i redukcję emisji.

Referencje: Plan działania MAE dotyczący technologii żelaza i stali na rok 2022 ; Raport dotyczący efektywności energetycznej chińskiego przemysłu metalurgicznego za rok 2023 ; GB/T 32960-2016 Specyfikacja techniczna dotycząca odzyskiwania ciepła odpadowego ze spiekarki ; i ASME PTC 4.4-2021 Kod testu wydajności kotła z odzyskiem ciepła odpadowego .
