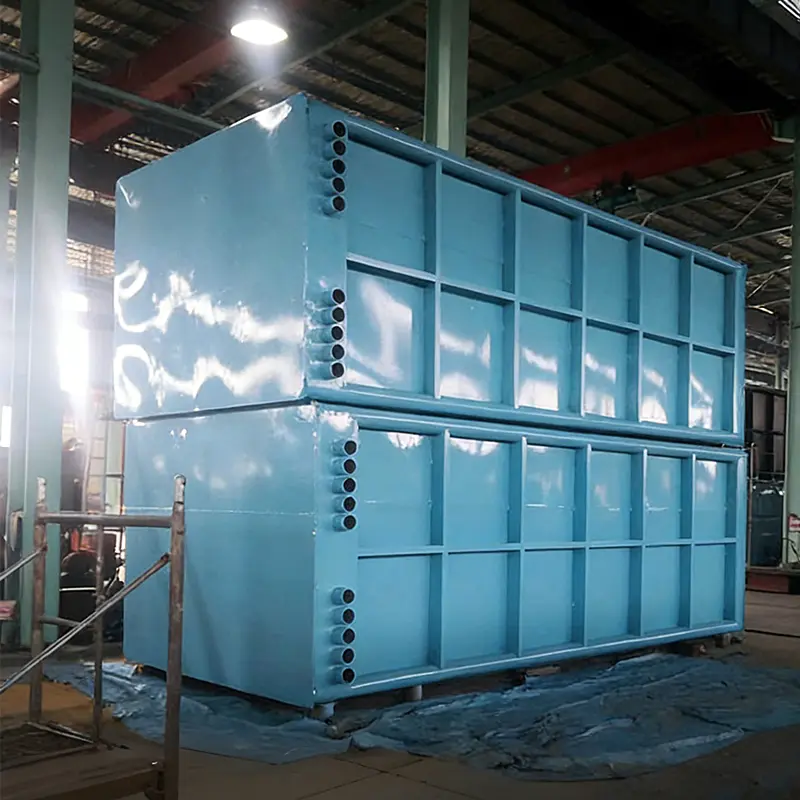

Kocioł na ciepło odpadowe ze spiekaniem na głównym kanale spalin

1. Co to jest kocioł na ciepło odpadowe do spiekania

A Kocioł na ciepło odpadowe do spiekania jest specjalistą kocioł z odzyskiem ciepła odpadowego przeznaczone do wychwytywania energii cieplnej z gorących gazów spalinowych powstających podczas procesu spiekania rud żelaza w hutach stali. W typowej spiekalni złoże spiekalnicze wytwarza gazy spalinowe o temp 300°C do 450°C , natomiast chłodnica spieku (wylot gorącego spieku) uwalnia powietrze o godz 350°C do 550°C . A Spiekanie WHB odzyskuje oba źródła ciepła w celu wytworzenia przegrzanej pary do wytwarzania energii lub wykorzystania w procesie. Według Raport dotyczący efektywności energetycznej chińskiego przemysłu metalurgicznego za rok 2023 spiekanie stanowi około 10–15% całkowitego zużycia energii w hucie stali, a odzysk ciepła odpadowego może 35-50% dostępnej energii cieplnej . W przypadku spiekalarki o powierzchni 360 m² oznacza to produkcję pary na poziomie 60-90 t/h i wytwarzanie energii elektrycznej o mocy 8-12 MW. Odzyskana energia znacznie zmniejsza ślad węglowy elektrowni i koszty operacyjne.

Jako specjalista Chiny Kocioł na ciepło odpadowe do spiekania i Producent maszyny do spiekania WHB , Jiangsu Shineng Chemical Equipment Co., Ltd. projektuje i dostarcza kompletne systemy odzysku ciepła odpadowego dla hut stali. Ich Huta Stali WHB rozwiązania obejmują wymienniki ciepła z rurami żebrowanymi, systemy usuwania pyłu i konstrukcje antykorozyjne dla gazów spalinowych ze spiekania o wysokiej zawartości siarki.

2. Jak działa kocioł na ciepło odpadowe do spiekania?

A Kocioł do spiekania z odzyskiem ciepła odpadowego zazwyczaj składa się z dwóch niezależnych sekcji odzyskiwania ciepła: jednej dla chłodnicy spieku (gorące powietrze z wylotu spieku) i jednej dla gazów spalinowych ze spiekalnicy. Gorące gazy o temperaturze 350–550°C wchodzą do kotła i przepływają przez wiązki rur żebrowanych, przekazując ciepło wodzie/parze. System składa się z ekonomizera, parownika, przegrzewacza i bębna parowego. Obieg wymuszony lub obieg naturalny wybiera się w oparciu o wymagania dotyczące temperatury i ciśnienia gazu. The Chłodnica spieku WHB często wykorzystuje oddzielny obwód, aby uniknąć zanieczyszczenia krzyżowego gazem pasmowym.

Jiangsu Shinenga Kocioł na ciepło odpadowe metalurgiczne konstrukcje obejmują samoczyszczące rury żebrowane i pulsacyjne systemy zdmuchiwania sadzy, aby wytrzymać duże obciążenia pyłem (do 15 g/Nm3). Ich System odzyskiwania ciepła odpadowego ze spiekania został pomyślnie zainstalowany w wielu spiekalniach o powierzchni 300–500 m² w całej Azji, osiągając ponad 95% dostępności operacyjnej.

3. Zalety wydajności i porównanie technologii

A Kocioł na ciepło odpadowe do spiekania zapewnia wiele korzyści: zmniejszone zużycie paliwa, niższą emisję CO₂ i lepszą rentowność zakładu. Poniższa tabela porównuje kluczowe wskaźniki wydajności huty stali przed i po zainstalowaniu WHB na linii spiekania o powierzchni 450 m².

4. Często zadawane pytania (pytania i odpowiedzi)

1. P1: Jaki jest typowy okres zwrotu kosztów kotła na ciepło odpadowe do spiekania w hucie stali? Na podstawie wielu projektów w Chinach i Azji Południowo-Wschodniej okres zwrotu nakładów finansowych na System odzyskiwania ciepła odpadowego ze spiekania waha się od 1,5 do 3 lat, w zależności od lokalnych cen energii elektrycznej i godzin pracy. W przypadku maszyny do spiekania o powierzchni 360 m² i mocy 8 MW roczne oszczędności mogą przekroczyć 3 miliony dolarów, a zwrot kosztów kapitału następuje w ciągu 24 miesięcy.
2. P2: Czy spiekalny WHB może poradzić sobie z dużą zawartością pyłu w spalinach ze spieku bez częstego czyszczenia? Tak. Nowoczesne Chłodnica spieku WHB konstrukcje obejmują rury żebrowane o niskim oporze i szerokim skoku (12–20 mm) oraz systemy pulsacyjnego zdmuchiwania sadzy w trybie online. Jednostki Jiangsu Shineng działają przy obciążeniu pyłem do 18 g/Nm3 przy odstępach między czyszczeniami co 6–8 godzin, osiągając 96% utrzymania wydajności cieplnej w ciągu 6-miesięcznej kampanii. W przypadku silnego zanieczyszczenia mycie wodą w trybie offline podczas zaplanowanej konserwacji przywraca pełną wydajność.
3. P3: Jakie parametry pary są zwykle osiągane w kotle na ciepło odpadowe do spiekania? Większość Przemysłowy producent WHB konstrukcje do spiekania wytwarzają parę przegrzaną o ciśnieniu 3,8-5,3 MPa i temperaturze 400-450°C. Większe systemy (500 m² i więcej) mogą osiągnąć 9,8 MPa, 540°C, co pozwala na wysokowydajne wytwarzanie energii. Wybór zależy od temperatury gazu na wlocie (wyższa temperatura pozwala na wyższe ciśnienie) i wymagań turbiny znajdującej się za turbiną. Jiangsu Shineng oferuje zarówno konstrukcje średniociśnieniowe, jak i wysokociśnieniowe Niestandardowe spiekanie WHB dostawca.
4. P4: Jak spiekany WHB wypada na tle konwencjonalnego kotła pod względem wydajności? A Kocioł na ciepło odpadowe do spiekania wykorzystuje „darmowe” ciepło odpadowe i zazwyczaj osiąga sprawność odzysku ciepła ze strumienia gazów spalinowych na poziomie 78–84%, podczas gdy konwencjonalny kocioł opalany paliwem ma sprawność na poziomie 88–92%, ale zużywa paliwo. Oszczędność energii pierwotnej netto jest znaczna: każdy 1 MW mocy z WHB pozwala uniknąć zużycia paliwa o 2,5–3,0 MW w oddzielnym kotle. To sprawia Kocioł z odzyskiem ciepła odpadowego dla huty stali jedna z najskuteczniejszych dostępnych technologii dekarbonizacji.

Wprowadzenie firmy: Jiangsu Shineng Chemical Equipment Co., Ltd. Jako Producent urządzeń do odzyskiwania gazów spalinowych w Chinach i firma zajmująca się odzyskiem ciepła odpadowego , Jiangsu Shineng Chemical Equipment Co., Ltd, założona w 2005 roku, specjalizuje się w badaniach i rozwoju oraz produkcji systemów odzyskiwania ciepła odpadowego ze spalin i sprzętu chemicznego, posiadająca wszechstronne wewnętrzne możliwości, obejmujące rozwój rurek cieplnych i lutowanie na bazie niklu po produkcję zbiorników ciśnieniowych. Nasze produkty są szeroko stosowane w przemyśle chemicznym węgla, metalurgii, energetyce i przemyśle syntetycznego amoniaku i były eksportowane na rynki zagraniczne. Jako lider Kocioł na ciepło odpadowe do spiekania Supplier i Producent maszyny do spiekania WHB , Shineng zapewnia kompletność Energooszczędny WHB dla przemysłu stalowego rozwiązań, od projektu i produkcji po uruchomienie i wsparcie posprzedażowe.

Referencje: Plan działania MAE dotyczący technologii żelaza i stali (2022) ; Raport dotyczący efektywności energetycznej chińskiego przemysłu metalurgicznego za rok 2023 ; GB/T 32960-2016 Specyfikacja techniczna dotycząca odzyskiwania ciepła odpadowego ze spiekarki ; i ASME PTC 4.4-2021 Kod testu wydajności kotła z odzyskiem ciepła odpadowego .
