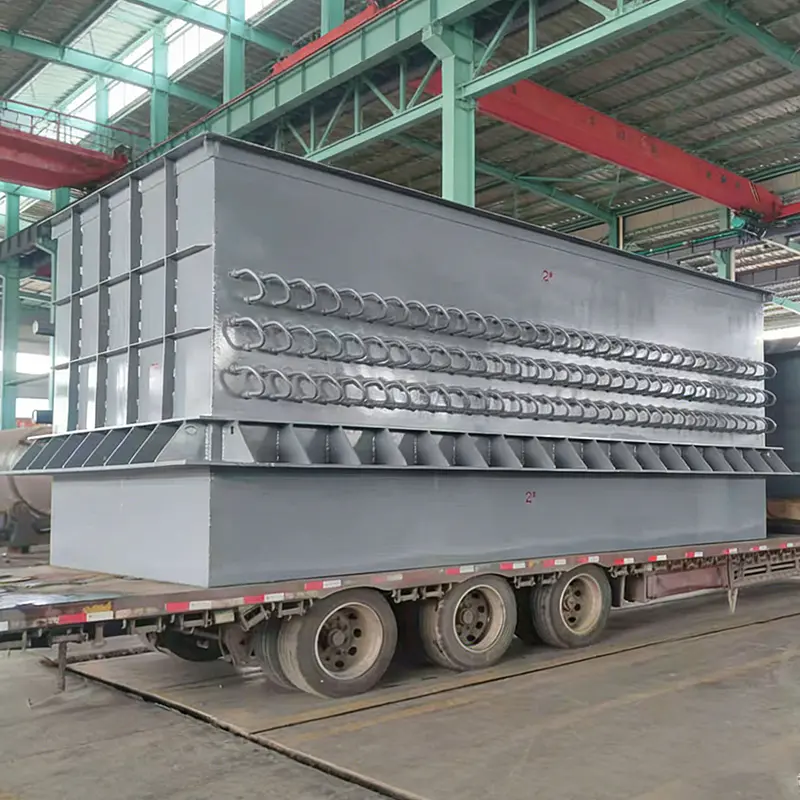

Regenerator pieca próżniowego Pre-RH jest kluczowym urządzeniem oszczędzającym energię stosowanym w procesie rafinacji RH wytapiania stali w celu odzyskania i wykorzystania ciepła resztkowego ze zbiornika próżniowego. Skutecznie odzyskując ogromną ilość ciepła utraconego podczas przerywanej pracy zbiornika próżniowego, zapewnia kluczowe wsparcie technologiczne w zakresie poprawy efektywności energetycznej i ograniczenia emisji do środowiska podczas produkcji stali.
Kałuża pod obudową kotła przemysłowego rzadko kiedy jest problemem wyłącznie hydraulicznym. W kotle na gaz odlotowy o wydajności 60 t/h z pieca koksowniczego woda pojawiająca się wzdłuż szwu obudowy zwykle wskazuje na jedną z trzech rzeczy: wadliwe spoiny rura-arkusz, cieńszą rurę ekonomizera ...
Read MoreNieszczelny zawór bezpieczeństwa kotła: krótka odpowiedź przed szczegółami Jeżeli zawór bezpieczeństwa kotła przecieka, należy to traktować jako wadę na granicy ciśnienia, a nie jako niedogodność w utrzymaniu porządku. Zawór jest ostatnią mechaniczną barierą stojącą pomiędzy bębnem pod c...
Read MoreDlaczego wycieki z kotła PRV: najpierw wniosek O trzeciej w nocy pod kotłem, który dzień wcześniej działał idealnie, na podłodze pojawia się ciepła kałuża. Naturalną reakcją jest założenie, że zawór jest uszkodzony i zamówienie jego wymiany. Taka reakcja jest zwykle błędna. Wyciek PRV ko...
Read MoreCo to jest regenerator pieca próżniowego? A regenerator pieca próżniowego to wysokowydajne urządzenie do odzyskiwania energii cieplnej stosowane w procesach wytapiania stali i metalurgicznych procesach próżniowych, w szczególności w cyklu rafinacyjnym RH (Ruhrstahl-Heraeus). The regenerator pieca próżniowego przed RH wychwytuje i przechowuje ciepło odpadowe z okresowych gazów spalinowych o wysokiej temperaturze (zwykle przekraczającej 1100°C) uwalnianych podczas pracy zbiornika próżniowego. Wykorzystując sparowane regeneratory ceramiczne lub o strukturze plastra miodu, system na przemian pobiera i uwalnia ciepło, podgrzewając powietrze do spalania do temperatury bliskiej piecowi (do 1000°C) i obniżając temperaturę gazów spalinowych do poniżej 150°C. jako Chiński regenerator pieca próżniowego specjalista, Jiangsu Shineng Chemical Equipment Co., Ltd. dostarcza zaawansowane systemy palników regeneracyjnych. Jako chiński producent urządzeń do odzyskiwania gazów spalinowych i firma zajmująca się systemami odzyskiwania ciepła odpadowego, Jiangsu Shineng Chemical Equipment Co., Ltd, założona w 2005 roku, firma specjalizuje się w badaniach i rozwoju oraz produkcji systemów odzyskiwania ciepła odpadowego ze gazów spalinowych i sprzętu chemicznego, dysponując kompleksowymi możliwościami wewnętrznymi, obejmującymi rozwój rur cieplnych i lutowanie na bazie niklu po produkcję zbiorników ciśnieniowych. Nasze produkty są szeroko stosowane w przemyśle chemicznym węgla, metalurgii, energetyce i przemyśle syntetycznego amoniaku i były eksportowane na rynki zagraniczne. Jako zaufany dostawca regeneratorów pieców próżniowych i producent regeneratorów do wytapiania stali , Jiangsu Shineng pomaga hutom osiągnąć oszczędności energii na poziomie 25–35% w procesach rafinacji RH.
Światowy przemysł stalowy emituje około 3,4 gigaton CO₂ rocznie; odzysk ciepła odpadowego z pieców próżniowych może to zmniejszyć nawet o 8%. Typowa jednostka odgazowująca RH przetwarza 200–300 ton ciekłej stali na partię, a straty ciepła w spalinach stanowią 12–18% całkowitego poboru energii. The Chiński regenerator pieca próżniowego przed RH rozwiązuje to wyzwanie poprzez technologię spalania w wysokiej temperaturze i przy niskiej zawartości tlenu.
The regenerator pieca próżniowego działa w dwukomorowym cyklu przemiennym, wykorzystując sparowane regeneratory (kulki ceramiczne, bloki o strukturze plastra miodu lub wypełnienie strukturalne). Podczas cykl regeneracji , spaliny o wysokiej temperaturze (1100-1250°C) ze zbiornika próżniowego RH są zasysane przez regenerator A za pomocą wentylatora wyciągowego. Gdy gaz przepływa przez media regeneracyjne (powierzchnia właściwa 300-600 m²/m3), następuje konwekcyjne przekazywanie ciepła, podnosząc temperaturę medium podczas chłodzenia gazów spalinowych do temperatury poniżej 150°C. Ten schłodzony gaz jest następnie odprowadzany do komina. Po krótkim czasie (zwykle 30–60 sekund) zaawansowany zawór zmiany kierunku przełącza kierunek przepływu: powietrze do spalania przepływa teraz przez regenerator A, pochłaniając zmagazynowane ciepło i osiągając temperaturę podgrzewania wstępnego wynoszącą 950–1050°C. Jednocześnie spaliny przepływają przez regenerator B, podgrzewając go do następnego cyklu. The regenerator pieca próżniowego przed RH osiąga ponadprzeciętną efektywność odzysku ciepła 90% , przy temperaturach gazów spalinowych na wylocie stale poniżej 150°C (często 90-120°C). Czas trwania pełnego cyklu wynosi od 45 do 120 sekund, w zależności od wydajności regeneratora i pożądanego poziomu podgrzewania wstępnego.
W przypadku 210-tonowego odgazowywacza RH przejście ze spalania zimnym powietrzem na regeneracyjne podgrzewanie wstępne zmniejsza zużycie gazu ziemnego o 2,8 m3 na tonę stali, co odpowiada 58 800 m3 rocznie na linię produkcyjną o masie 300 000 ton. Jiangsu Shinenga Chiński regenerator pieca próżniowego zawiera ceramikę odporną na wysokie temperatury (zawartość Al₂O₃ > 95%) i materiały odporne na szok termiczny, zapewniając stabilną pracę w temperaturze pieca 1300°C.
Poniższa tabela porównuje kluczowe wskaźniki wydajności rekuperatora konwencjonalnego i nowoczesnego regenerator pieca próżniowego zgodnie z dostawą Jiangsu Shinenga. Dane na podstawie operacji rafineryjnych RH (punkty odniesienia dla branży na rok 2025).
| Parametr | Konwencjonalny rekuperator | Regenerator pieca próżniowego |
|---|---|---|
| Sprawność odzysku ciepła (%) | 40 – 60% | 88 – 95% |
| Temperatura wstępnego podgrzewania powietrza (°C) | 300 – 500 | 950 – 1050 |
| Temperatura na wylocie spalin (°C) | 350 – 550 | 90 – 140 |
| Oszczędność paliwa w porównaniu z zimnym powietrzem (%) | 15 – 22% | 28 – 40% |
Analiza prętów poziomych: Wykres ilustruje znaczną przewagę wydajnościową regenerator pieca próżniowego w porównaniu z konwencjonalnymi rekuperatorami. Stiardowe rekuperatory osiągają jedynie 40-60% odzysku ciepła ze względu na ograniczoną powierzchnię wymiany ciepła i konstrukcję jednoprzebiegową. Dla kontrastu, regenerator pieca próżniowego przed RH osiąga odzysk na poziomie 88–95%, co oznacza, że prawie całe ciepło odpadowe ze spalin jest ponownie wykorzystywane. W przypadku typowego 210-tonowego odgazowywacza RH zużywającego 12 000 m3 gazu ziemnego na partię, przejście z odzysku ciepła z 55% na 92% pozwala zaoszczędzić 4440 m3 na partię. W przypadku ponad 2000 partii rocznie oszczędność paliwa sięga 8,88 mln m3, redukując emisję CO₂ o około 17 600 ton rocznie. Właśnie dlatego wiodące huty stali tak określają Chiński regenerator pieca próżniowego systemy od doświadczonych regenerator pieca próżniowego supplier Jiangsu Shineng za nowe instalacje RH i modernizacje.
w regenerator pieca próżniowego układu, zużycie paliwa maleje wraz ze wzrostem temperatury wstępnego podgrzewania powietrza do spalania. Poniższy wykres liniowy określa ilościowo tę zależność dla opalania gazem ziemnym (nadmiar powietrza 10%). Dane pochodzą ze standardowych obliczeń inżynierii spalania.
Interpretacja wykresu liniowego: Krzywa ta pokazuje, jak zwiększają się oszczędności paliwa wraz ze wzrostem temperatur podgrzewania powietrza – jest to kluczowa zaleta regenerator pieca próżniowego . Przy wstępnym podgrzaniu do 200°C (typowym dla prostych rekuperatorów) oszczędność paliwa wynosi jedynie 12%. Przy 500°C oszczędność sięga 22%. Jednakże, regenerator pieca próżniowego przed RH osiąga temperaturę wstępnego podgrzewania 950–1050°C, zapewniając 38–41% oszczędności paliwa w porównaniu ze spalaniem zimnym powietrzem. W przypadku huty stali wyposażonej w piec o mocy RH 100 MW, oszczędność paliwa wynosząca 41% przekłada się na 41 MW odzyskanej mocy cieplnej, co eliminuje około 120 000 ton CO₂ rocznie. Zależność prawie liniowa wskazuje, że każde zwiększenie podgrzewania wstępnego o 100°C zwiększa oszczędność paliwa o 4–5%. To sprawia, że Chiński regenerator pieca próżniowego przed RH technologia niezbędna do dekarbonizacji wtórnej produkcji stali.
jako producent regeneratorów do wytapiania stali , Jiangsu Shineng zainstalował systemy w wielu gałęziach przemysłu charakteryzujących się wysokimi temperaturami. Wykres kolumnowy przedstawia średnią roczną redukcję emisji CO₂ na 1 regenerator pieca próżniowego instalacja według sektora (na podstawie danych z projektów 2020-2025).
Informacje o wykresie kolumnowym: The regenerator pieca próżniowego zapewnia największą redukcję emisji CO₂ w przemyśle stalowym (odgazowanie RH), zmniejszając emisję CO₂ o około 16 800 ton rocznie na instalację – co odpowiada usunięciu z dróg 3600 samochodów osobowych. Urządzenia do obróbki cieplnej w przemyśle lotniczym (lutowanie próżniowe i obróbka przesycająca) osiągają redukcję o 9500 ton dzięki cyklicznym operacjom w wysokiej temperaturze. Obróbka materiałów półprzewodnikowych (wyżarzanie wlewków krzemu) i wysokiej klasy oprzyrządowanie (hartowanie próżniowe) również wykazują znaczne redukcje o 6200–7800 ton. jako Chiński regenerator pieca próżniowego supplier , Jiangsu Shineng dostarczył systemy, które od 2018 r. łącznie redukują CO₂ o ponad 380 000 ton. Liczby te są zgodne ze scenariuszem zerowym netto IEA, który zaleca stosowanie palników regeneracyjnych we wszystkich nowych wysokotemperaturowych piecach próżniowych do 2030 r.
The regenerator pieca próżniowego przed RH przewyższa konwencjonalne systemy w pięciu kluczowych wskaźnikach. Wykres radarowy porównuje system regeneracyjny (Jiangsu Shineng) ze standardowym palnikiem nieregeneracyjnym do odgazowania RH.
Ocena mapy radarowej: Niebieski wielokąt (regeneracyjny regenerator pieca próżniowego ) uzyskuje znacznie wyższe wyniki we wszystkich atrybutach. Efektywność paliwowa osiąga 9,5/10 dzięki odzyskowi ciepła >90%. Równomierność temperatury w piecu próżniowym poprawia się do 9/10 (osiągając ± 3°C zgodnie z normą AMS2750), ponieważ wstępnie podgrzane powietrze umożliwia stabilną charakterystykę płomienia. Redukcja NOx ocenia na 8,5/10 – zasada spalania w wysokiej temperaturze i przy niskiej zawartości tlenu ogranicza powstawanie termicznego NOx o 45-55% w porównaniu z konwencjonalnymi palnikami. Wydajność odzysku ciepła wynosi 10/10. Dla kontrastu, palnik nieregeneracyjny (czerwona przerywana) uzyskuje 3/10 punktów w zakresie efektywności paliwowej i 2/10 w zakresie odzysku ciepła. Dla producent regeneratorów do wytapiania stali zalety te przekładają się bezpośrednio na niższe koszty operacyjne i lepszą zgodność z wymogami ochrony środowiska. Jiangsu Shinenga Chiński regenerator pieca próżniowego przed RH została sprawdzona w ponad 40 instalacjach hutniczych z udokumentowaną równomiernością temperatury pieca wynoszącą ±2,8°C przy 1250°C.
Jiangsu Shineng jako lider dostawca regeneratorów pieców próżniowych i producent regeneratorów do wytapiania stali dostarcza kompletne systemy palników regeneracyjnych, w tym zbiorniki regeneratorów, zawory przełączające, sterowanie PLC i zarządzanie spalaniem. Nasze systemy są w pełni kompatybilne z istniejącymi operacjami odgazowywania RH i można je modernizować przy minimalnym przestoju (typowa instalacja 10-14 dni).
Dla regenerator pieca próżniowego przed RH w instalacjach zawór zwrotny przełącza kierunek przepływu co każde 30 do 90 sekund , w zależności od wielkości regeneratora i pożądanej temperatury podgrzewania powietrza. Krótsze cykle (30-45 s) zapewniają bardziej stabilną temperaturę podgrzewania wstępnego (±15°C), natomiast dłuższe cykle (60-90 s) zmniejszają zużycie zaworu. System sterowany PLC Jiangsu Shineng automatycznie optymalizuje czas cyklu w oparciu o obciążenie pieca.
Ceramiczny nośnik regeneracyjny o strukturze plastra miodu lub kulki ma typową żywotność 3-5 lat w zastosowaniach z czystym gazem spalinowym (np. opalanie gazem ziemnym). W przypadku wytapiania stali, gdzie może występować pył, zaleca się okresowe czyszczenie (co 12-18 miesięcy) poprzez przedmuchanie sprężonym powietrzem. Nośniki zamienne są dostępne w firmie Jiangsu Shineng jako: Chiński regenerator pieca próżniowego supplier .
Tak. Modernizacja a regenerator pieca próżniowego do istniejącego zbiornika próżniowego RH wymaga zainstalowania nowych modułów regeneratora, zaworów odwracających i układu sterowania. Jiangsu Shineng przeprowadził 12 modernizacji w Azji i Europie. Okres zwrotu jest zazwyczaj 18-24 miesiące w oparciu o oszczędności gazu ziemnego. Modernizacja nie wpływa na integralność próżni ani wydajność rafinacji, jeśli jest prawidłowo zaprojektowana.
